d.彈性刮板式流量計。前面所述的幾種容積式流量計雖然具有較高的計量精確度，但有一個共同的弱點，即要求流經流量計的介質相當清潔，介質中固體顆粒不得大于轉子與殼體之間所存在的最小間隙，否則會造成流量計卡死或因磨損而誤差顯著增大。故要求在流量計的上游安裝過濾器，過濾網的目數必須根據所采用的流量計合理選擇。但在雜質量較多的場合，過濾器極易堵塞，需進行頻繁的清洗，使管線無法正常輸液，例如未經處理的井口原油。

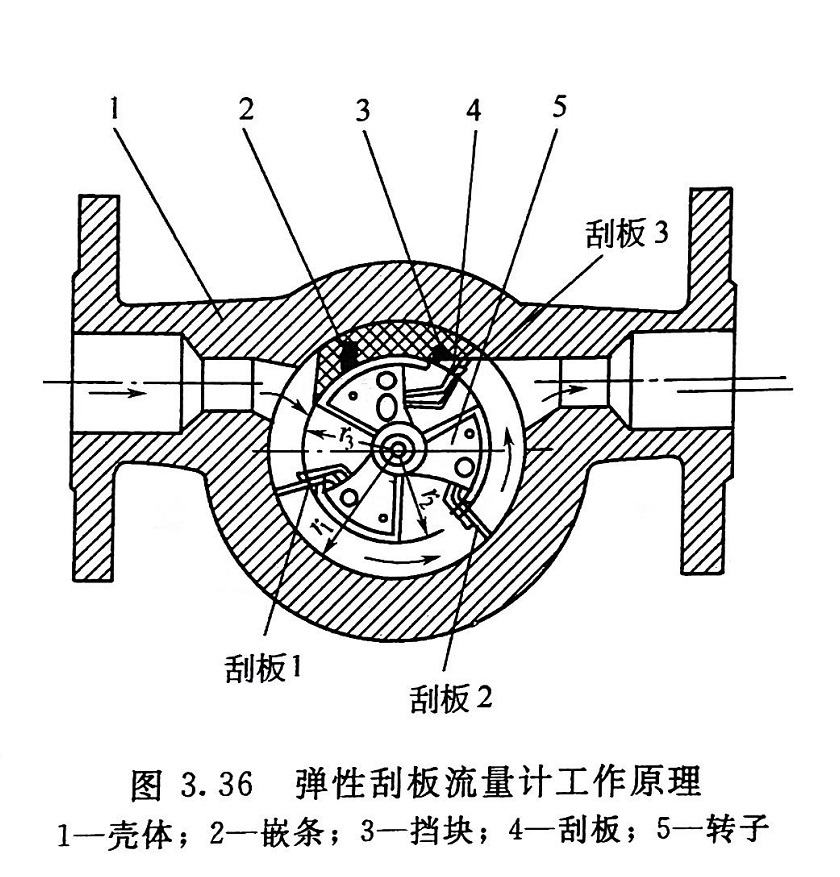

彈性刮板流量計是一種結構獨特的容積式流量計，其結構如圖3.36所示。作為計量部件的轉子和刮板與計量腔為彈性接觸，刮板具有很大的回彈余地。所以，即使介質中含有較多雜質、固體粒度較大，也可正常工作，不會發生卡死和嚴重的磨損現象。與腰輪流量計相比，具有運行無脈動和噪聲小的優點。但計量精確度不如腰輪高，一般能做到±1%R，使用氟橡膠作彈性材料時，使用溫度可達130℃。

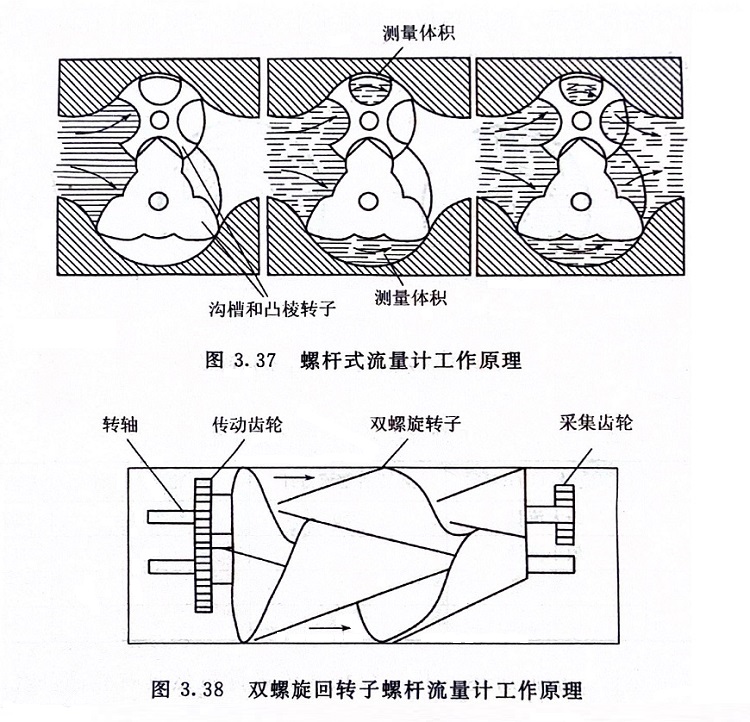

e.螺桿式流量計。螺桿式流量計也有稱雙螺旋流量計和雙轉子流量計，其典型結構如圖 3.37所示。它是由兩個以徑向螺旋線間隔套裝的螺旋狀轉子組成，當液體從正方向流經轉子時帶動轉子轉動，轉子與測量室殼體將流入的液體分割成已知體積的“液塊”并排出，液體流量與轉子的轉數成正比。
螺桿式流量計的另一種結構如圖3.38所示，其核心是一對螺旋回轉子。
螺桿式流量計具有橢圓齒輪、腰輪流量計等高精確度的優點，但消除了橢圓齒輪、腰輪流量計等所固有的流量脈動和噪聲大的缺點。
由于特殊設計的螺旋轉子，使得轉子轉矩一定，等速回轉，等流量，無脈動，無噪聲。由于一對轉子排量大，所以相同流量上限的儀表，螺桿式流量計體積小得多，重量也輕。
范圍度寬，最大可達300:1。但當液體黏度很高(>100mPa·s)時，因流量上限受儀表兩端壓差制約，范圍度有一定程度下降。

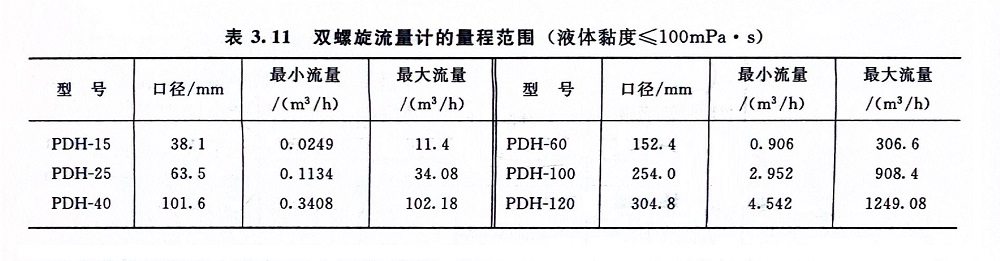

表 3.11所示為典型的螺桿式流量計測量范圍。
③渦輪流量計的使用。渦輪流量計在石油成品流量測量中應用得也很廣，這主要是因為石油本身是良好的潤滑劑，在流量測量過程中能對軸和軸承進行良好的潤滑，有利于儀表的長時期可靠運轉。軸和軸承經特殊設計的渦輪流量計甚至在難度較高的液化石油氣流量測量中，也能獲得成功應用。
a.優點
·精確度高，對于液體，國內產品能做到±(0.2~0.5)%R，國外產品有的可達到±0.15%R。
·重復性好，短期重復性可達0.05%，如經常校準，可得到非常高的準確度，在定量發料、定量裝桶操作中都能獲得理想效果。
·輸出脈沖頻率信號，在與批量控制儀、流量顯示表連接進行信號處理中，可基本做到不增加誤差。
·范圍度較寬，最大和最小流量比可達6:1~10:1，中大口徑甚至可達40:1。
·慣性小，響應快，時間常數為1~50ms，變化速率較低的脈動流量引入的誤差可忽略。
·結構簡單、緊湊、輕巧，安裝維護方便，流通能力大。如果發生故障，不影響管道內液體的輸送。
·耐高壓，可用于高壓流體的測量。
·耐腐蝕，傳感器采用耐腐蝕材料制造，能耐一般腐蝕性介質腐蝕。
b.缺點
·渦輪軸承與軸之間的摩擦導致磨損，使儀表準確度發生變化,所以用于貿易結算的表計須定期校準?，F(xiàn)在有的產品采用寶石軸承和鎳基碳化鎢軸，使耐磨性得到根本改進，準確度可保持3~4年不變。
·一般渦輪流量計不適用于高黏度流體，隨著黏度的增大，流量計測量下限值提高，范圍度縮小，線性度變差。
·對流體的潔凈程度要求較高，流量計前應加裝過濾器，濾網目數與儀表口徑有關，小口徑目數多些，大口徑目數少些。

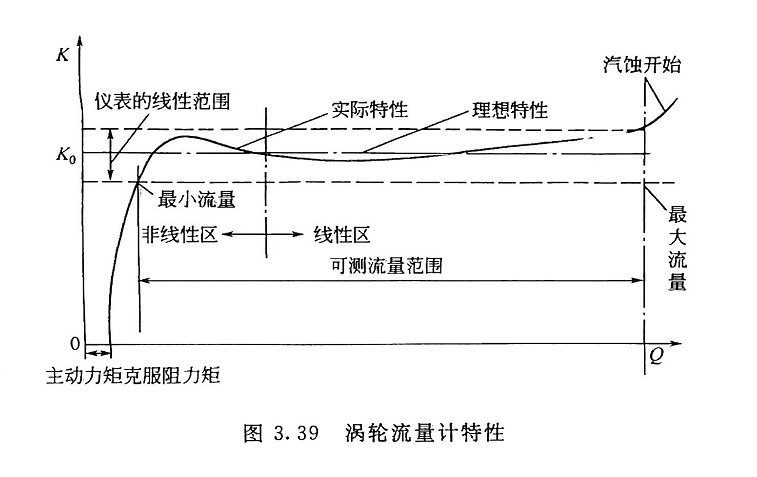

c.儀表精確度與其范圍度有關，這一點同容積式流量計相似。儀表的誤差隨相對流量變化的典型曲線如圖3.39所示，即在20%~30%FS處儀表出現誤差的“高峰”，其原因人們尚在討論之中。在實際應用中，要避開誤差大的區間才能獲得高的精確度，因而引起范圍度的縮小。在批量發料和定量裝桶操作中，儀表運行在非常狹小的流量范圍內，這時能得到極高的準確度。

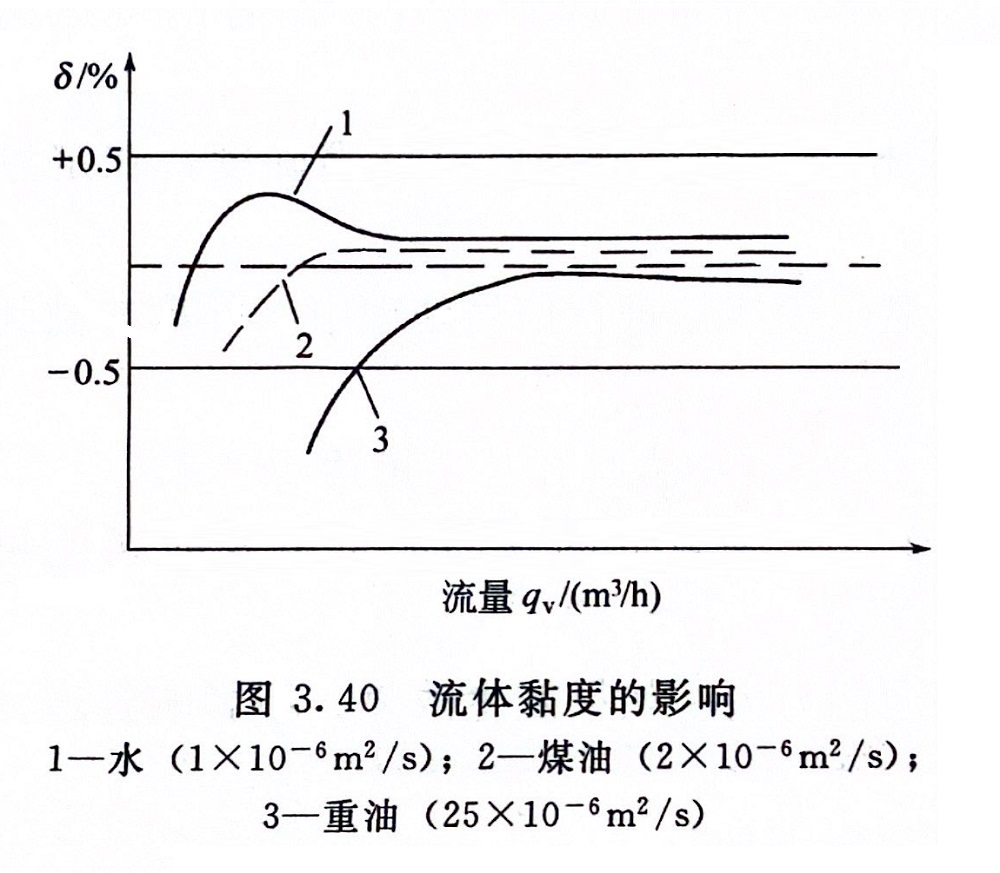

d.儀表精確度與黏度的關系。對于同一臺渦輪流量計，當所測流體的黏度變化時，其測量精確度和范圍度都會有明顯的變化。黏度升高，范圍度縮小，誤差向負方向移動，如圖3.40所示。因此，黏度和溫度都較高的場合不宜使用渦輪流量計。

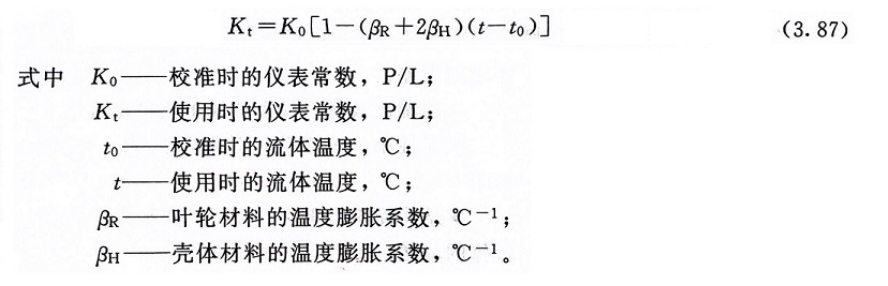

e.材料的熱膨脹引入誤差的修正。當實際使用流體溫度同校準時有很大差別時，就需按下式對儀表常數進行修正。

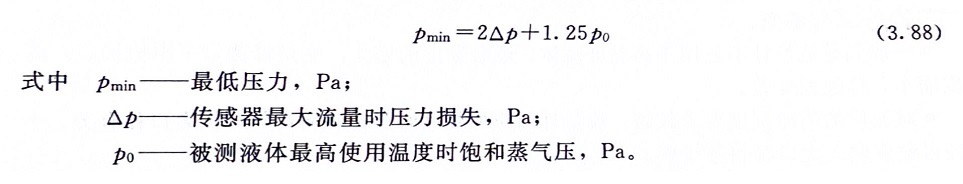

f.防止產生氣穴。流體流過渦輪流量計總是有一定的壓力損失，如果被測流體為易汽化的液體或干脆就處于氣液平衡狀態，則在流量計葉輪處很容易出現液體的部分汽化，并在葉輪的出口側產生氣穴。由于液體汽化時體積膨脹，導致儀表示值顯著偏高。遇到這種情況，應設法使流量傳感器出口端壓力高于式(3.88)計算的最低壓力。
g.能測量雙向流的渦輪流量計。這種流量計至少有兩個信號檢測器，流量顯示儀表同這兩個檢測器配合能鑒別信號的相位，從而對流向作出判斷。儀表分別累積“正”向流量總量、“逆”向流量總量，并計算“正”“逆”向總量之差，最后予以顯示。瞬時流量顯示不僅有數值，而且有代表流動方向的符號。
④差壓式流量計。前面所述的容積式流量計、渦輪流量計主要是因精確度高，在油品計量中獲得廣泛應用，但壽命和可靠性不盡如人意，尤其是轉子式容積流量計安全性不高，因此在過程控制油品流量測量中，因精確度要求不高，首先滿足可靠性，常優先選擇差壓流量計。例如石油煉制過程中的油品流量測量，各種工業爐窯、鍋爐等燃油流量測量。

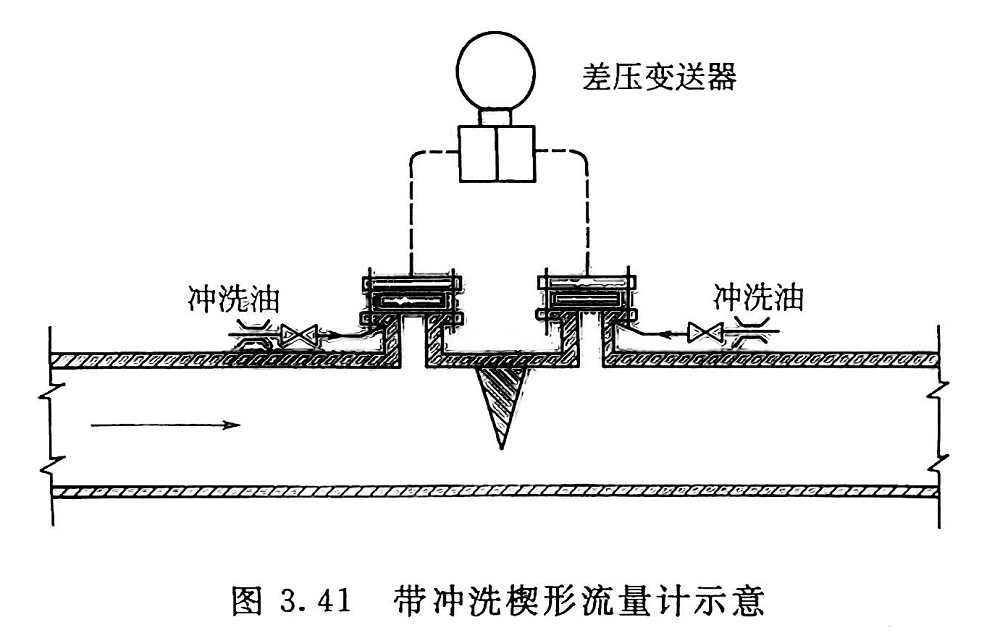

差壓式流量計在油品流量測量中的應用同在水流量測量中的差異主要是黏度和冷卻后易堵兩個問題，有些牌號的油品黏度較高，為了不使流量測量下限被抬高，常常選用噴嘴節流裝置。原油、重油、渣油等被加熱后才能在管道中正常輸送的流體，為了防止因冷卻而堵塞引壓管線，常采用沖洗油隔離和干脆取消引壓管線而采用帶隔離膜片的法蘭式差壓變送器直接裝在取壓口上。有些測量對象，流體中雜質含量較高，標準節流裝置易因固形物沉積和對銳緣的磨損而失準，常采用楔形節流件，如圖3.41所示。圖中的沖洗油經恒節流孔對取壓口連同短管進行連續沖洗，高低壓管沖洗流量近似相等,對儀表零點的影響可以忽略。這一措施一方面可防止黏稠物堵塞取壓管，另一方面在流體溫度很高時，可以降低與差壓變送器測量頭接觸的流體溫度。

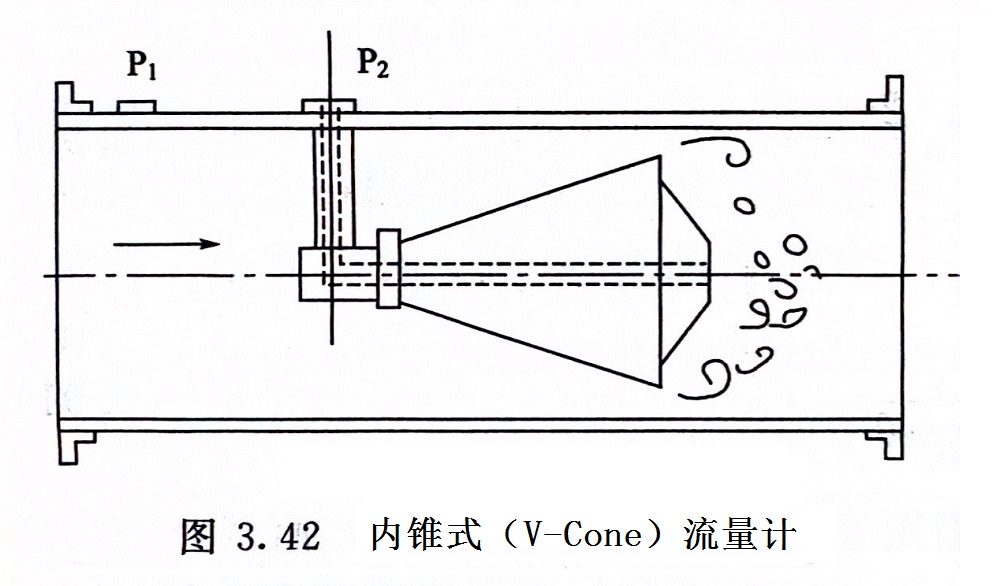

⑤內錐式流量計。內錐式流量計(V- Cone flowmeter)是美國MCCROMETER公司于20世紀80年代研制推向市場的一種新型差壓式流量計。其結構如圖3.42所示。
由于它用懸掛于管道中央的一個錐形桶來節流，因此耐磨性好，在測量含有固體顆粒的液體時，有顯著的優越性。由于流體在內錐與管壁之間所構成的環縫中流過，所以在測量濕氣體和飽和蒸汽時，不會積液。由于流體在由內錐與管壁所構成的環形通道中流過時，流通截面積逐漸縮小，流速加大，因而具有整流作用，所以對上游阻流件不敏感。由于它須在流量標準裝置上逐臺標定，而且可以將標定點誤差在二次表中進行校正，所以精度可以提高。在測量氣液、氣固兩相流方面有明顯的優勢。
在儀表口徑較小、環形通道寬度較窄時，建議在內錐流量計前面安裝過濾器，以防直徑較大的固形物卡在通道內，引起示值偏高。
⑥ 超聲流量計。近幾年來，超聲流量測量技術已發展得相當成熟，價格也在降低，其突出的優勢和應用領域主要體現在以下方面。
流量換能器可不與被測介質直接接觸，流體的高壓、含有較多雜質以及易凝固、易結晶等惡劣條件都不對流量測量構成威脅。近幾年來，超聲流量計應用于重油、燃油流量測量的實例逐漸多起來。
夾裝式超聲流量計雖然精確度不高，但安裝方便，常用于流量監視和過程控制，尤其適合無停車機會的場合。還常用來作其他流量計的比對手段，即在懷疑已經裝設的液體流量計失準時，將其夾裝在相應的管段，同被校表進行比對。
近幾年有的公司推出的多聲道超聲流量計精確度達到±0.5%R。有的適用于氣體，有的適用于清潔的液體，可用于貿易交接。
在超聲流量計應用中，以下幾方面需正確處理。

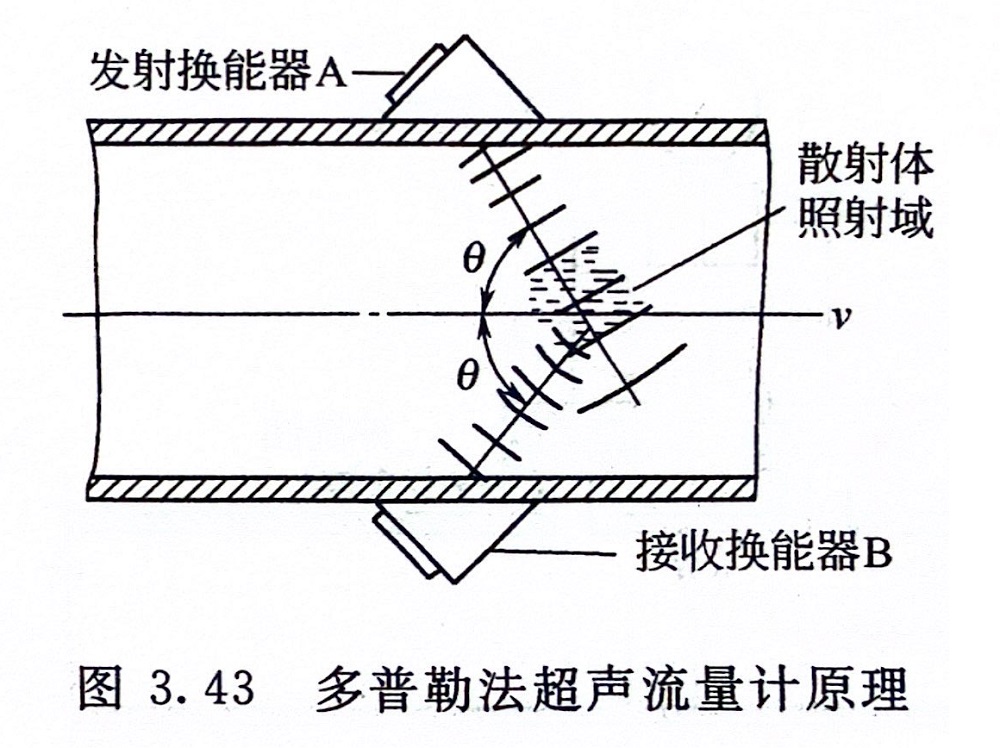

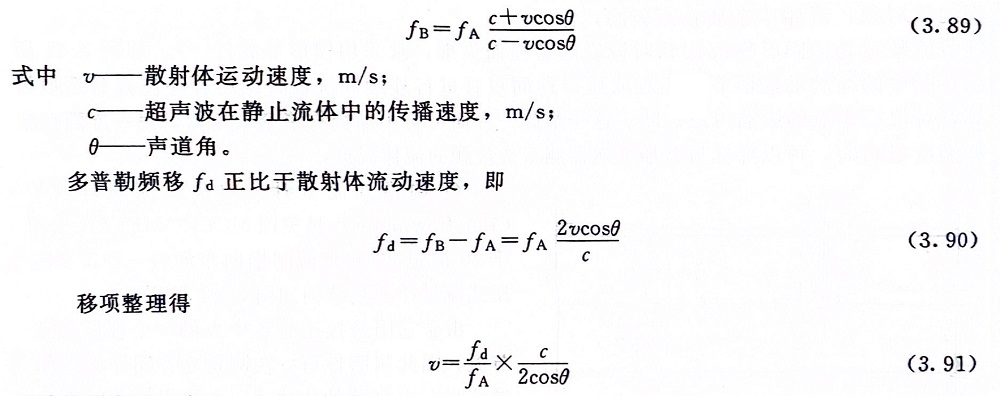

a.正確選型。超聲流量計按工作原理分有傳播時間法和多普勒(效應)法。而多普勒(效應)法是利用聲學多普勒原理確定流體流量的。多普勒效應是當聲源和目標之間有相對運動時，會引起聲波在頻率上的變化，這種頻率變化正比于運動的目標和靜止的換能器之間的相對速度。圖3.43所示是多普勒流量計示意，超聲換能器安裝在管外，超聲換能器A向流體發出頻率為fA的連續超聲波，經照射域內液體中散射體懸浮顆?；驓馀萆⑸?，散射的超聲波產生多普勒頻移 fd，接收換能器B收到頻率為fB的超聲波，其值為：
在液體流量測量中，傳播時間法超聲流量計適用于潔凈流體的流量測量，而多普勒超聲流量計適用于固相含量較多或含有氣泡的液體。
超聲流量計的精確度差異很大。在傳播時間法超聲流量計中，大管徑的帶測量管的多聲道流量計，精確度較高，基本誤差一般可達到±(0.5~1)%R,也有高達±0.15%R，夾裝式可達到±(1~3)%R。而多普勒法超聲流量計一般可達到±(3~10)%FS，但當固體粒子含量基本不變時，可達±(0.5~3)%FS。

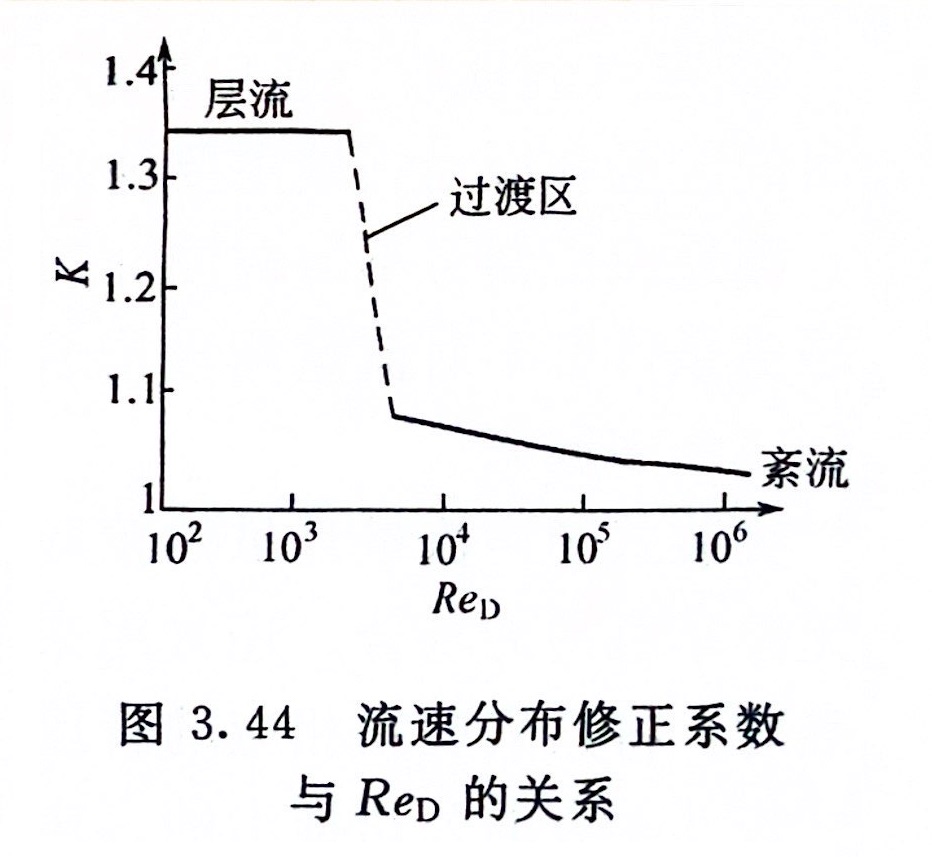

b.黏度對儀表示值的影響。式(3.91)所示的流體流速其實只是換能器聲道上的流體平均流速，而人們要測量的是整個流通截面上的平均流速，由于整個截面上流速分布的不均勻，由式(3.91)測得的流速v計算平均流速時還得進行流速分布系數修正，此系數是流體雷諾數的函數。圖 3.44示出此修正系數同雷諾數的關系。從圖中可以看出，流體在從層流向紊流過渡的區間修正系數K存在明顯的突變，這對儀表示值影響較大，而且?guī)в幸欢ǖ碾S機性，因為當被測流體為黏度較高的油品時，黏度隨溫度有大幅度的變化，很難準確計算流體的雷諾數以進行恰到好處的修正。所以在流速較低、ReD＜5000時，流量測量精確度難以提高，具體應用時應盡量避開這一段。
對于黏度較低的液體，這個問題卻不用擔心，例如常溫條件下的水在DN150管道中流動，ReD=5000所對應的流速低于0.05m/s，在流速如此低的條件下，超聲流量計精確度指標原本就定得很低，所以用戶不會計較。
c.注意換能器的耐溫等級。換能器的耐溫等級一般有低、中、高溫三種，其中高溫?fù)Q能器適用的流體溫度可達210℃，當被測流體為重油、渣油時，由于流體溫度較高，換能器連同耦合劑都應選高溫型。
⑦科氏力質量流量計

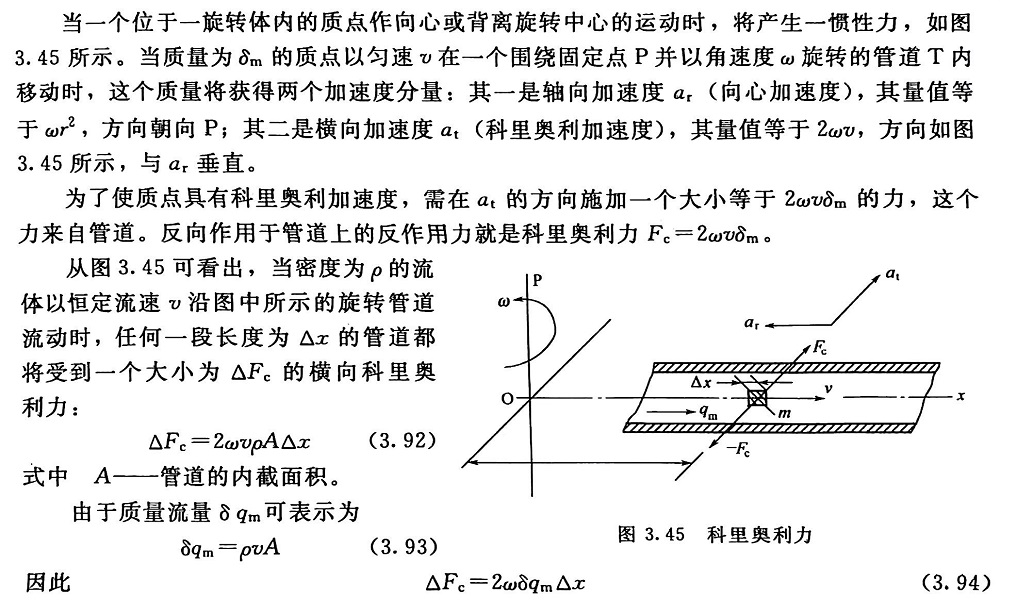

a.工作原理?？评飱W利質量流量計(Coriolis mass flowmeter)簡稱科氏力質量流量計，它是基于下述原理工作的。
由此可以看出，通過（直接或間接）測量在旋轉管道中流動的流體施加的科氏力就能測得質量流量。
b.優點?？剖狭|(zhì)量流量計投入工業應用之后，盡管售價高，但仍以其不可替代的許多優點取代部分容積式流量計、速度式流量計、差壓式流量計等，穩定地占領市場。其優點主要如下。
·直接測量質量流量，有很高的測量精確度。
·可測量流體范圍廣泛，包括高黏度流體、液固兩相流體、含有微量氣體的液氣兩相流體以及密度足夠高的中高壓氣體。
·上、下游管路引起的旋渦流和非均勻流速分布對儀表性能無影響，通常不要求配置專門長度的直管段。
·流體黏度變化對測量值影響不顯著，流體密度變化對測量值影響極微小。
·有多路輸出，可同時分別輸出瞬時質量流量或體積流量、流體密度、流體溫度等信號。還帶有若干開關量輸入輸出口，某些型號儀表能實現批量操作。
·有雙向流量測量功能。
c.缺點
·零點穩定性差，影響其精確度的進一步提高。
·不能用于測量密度較低的介質，如低壓氣體。
·液體中含氣量稍高一些就會使測量誤差顯著增大。
·對外界振動干擾較為敏感。
·不能用于較大管徑，目前只能做到DN150~DN300。
·測量管內壁磨損、腐蝕、沉積結垢會影響測量精確度。
·壓力損失大，尤其是測量氣壓較高的液體時，壓損很易導致液體汽化，出現氣穴，導致誤差增大甚至無法測量。
